ROBOTIQ:OMRON-KIT:ハンド&センサー

ROBOTIQ:OMRON-KIT:ハンド&センサー

特徴

デザイン性
幅広い用途に最適

統合性
簡単かつ強力なプログラミング  (ストローク、スピード)


操作性
高力、高可搬重量、高精度

ラインアップ

01

ROBOTIQ アダプティブグリッパー2 フィンガー85/140 オムロンキット

Robotiq アダプティブグリッパー2 フィンガー85/140 Omron-KIT には、オムロンコボット用のフランジと RS232〜RS485 コンバーターが含まれています。 配線は、オムロンロボットの制御ボックスに直接接続することができます。

*ソフトウェアバージョンは SW 1.64 以降と互換性があります。

ROBOTIQ アダプティブグリッパー2 フィンガー85/140 オムロンキット
仕様  2フィンガー85オムロンキット  2フィンガー140オムロンキット
 動力   モータ
 機構   リンク
ストローク(㎜)  0~85 0~140
 グリップフォース(N)  20~235  10~125
 推奨ペイロード(Kg)  5  2.5
 速度(㎜/s)  20~150 30~250
 平行グリップ繰返し精度(㎜)  ±0.05  ±0.08
 本体重量(フィンガー除く)(kg)  0.85  0.89
 ポジション設定数   プログラム内にて数値設定(無限)
 通信プロトコル   Modbus RTU(RS485 to 232)



02

ROBOTIQ アダプティブグリッパーHand-E オムロンキット

Robotiq アダプティブグリッパーHand-E Omron KIT には、オムロンコボット用のフランジと RS232〜RS485 コンバーターが含まれています。 配線は、オムロンロボットの制御ボックスに直接接続することができます。

*ソフトウェアバージョンは SW 1.64 以降と互換性があります。



仕様 Hand-オムロンキット
動力 モータ
機構 平行直線軸
 ストローク(㎜) 0~50
 グリップフォース(N) 20~130
 推奨ペイロード(kg) 5
 速度(㎜/s) 20~150
 平行グリップ繰返し精度(㎜)  ー
 本体重量(フィンガー除く)(Kg)  1.07
 ポジション設定数  プログラム内にて数値設定(無限)
 通信プロトコル  Modbus RTU (RS485 to232)



03

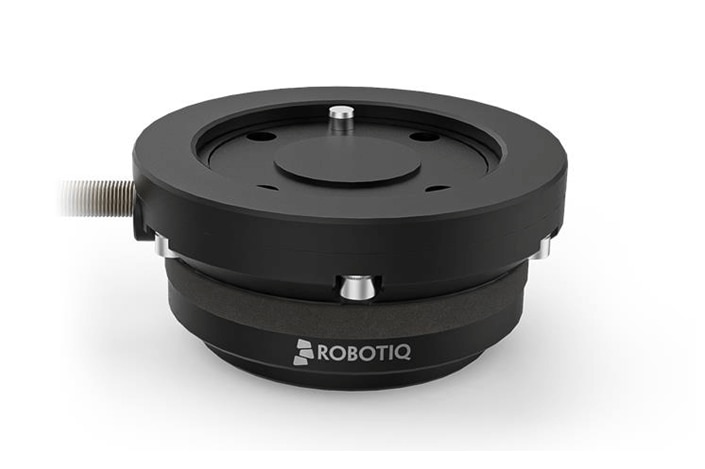

ROBOTIQ FTS300 オムロンキット

オムロンコボットの標準ソフトウェア機能を備えたRobotiq FTS-300-Omorn Kit スマートインサートノードは、オムロン コボットと結合するフォースセンサの 1 つであり、複数の挿入アプリケーションを実現することができます。

モデル FT300-S
サイズ 41.5㎜×Φ89㎜
 伝送速度  19200
 インターフェース  RS-485
 電圧  4.5-28V
 測定範囲 Fx、Fy、Fz=±300N
Tx、Ty、Tz=±30Nm



04

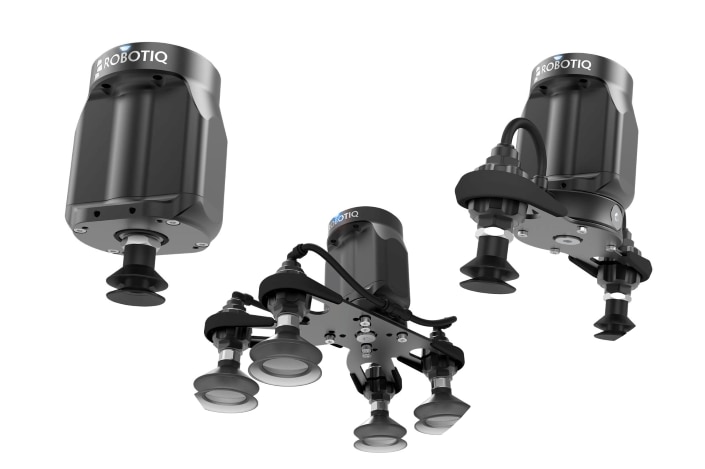

AIR PICK E PICK ROBOTIQキット

Robotiqの真空グリッパーは、 幅広い用途に対応し、ボール紙、ガラス、シートメタル(乾燥)、プラスチックなどさまざまな材質の起伏のある部品や平らな部品のピッキングに最適です。Robotiqバキュームグリッパーは、カスタマイズ可能なブラケットと独自のエアノードにより、製造上の用途に合わせて自在に制御できます。

仕様 単位 EPick AirPick
エネルギー源  ー 電気   圧縮空気
グリッパー重量

 g

710   481
最高真空レベル  %  80  85
最大真空フロー  L/min  12  52.7
空気消費量

 L/min

 ー  135.9
最低供給電圧  bar  ー  3
最大供給圧力  bar  ー  7
接続、圧縮空気  ㎜ OD Tube  ー  8
動作周辺温度 ℃   5~40 0~50
温度  %RH結露しない

 20 ~80

 20~80



05

POWER Pick KIT

堅牢で適応性が高く、簡単に設定できるように一から設計されており、何百ものパレタイジングアプリケーションから得た学びを結集しています。PowerPickは標準カップリングにより、ほとんどの協働ロボットで簡単にセットアップ、接続ができます。また、搭載している真空発生器を協働ロボットのベースに取り付けることで、より高いペイロードを可能にします。

POWER Pick KIT
仕様 単位 POWER E Pick
ツール質量  kg

1.03
200mmオフセット時

可搬重量

 kg

13

動力源 コンプレッサー

圧縮空気品質 ISO 8573-1

 ー

Class 7-4-4

許容される粒子径

μm

<40(例:植物の花粉)

フィルターキット  5μエアフィルター
最大真空度  %  80
最大真空流量  L/min

270(71.33GPM)

最大空気消費量  L/min

275(72.65GPM)

最低供給圧力 bar

3.0(43.5 psi)

最大供給圧力 bar

8.0(116 psi)

コンプレッサー接続

外径φ8チューブ

動作環境温度  ℃

0~50

温度

%RH

35~85,

結露なきこと
