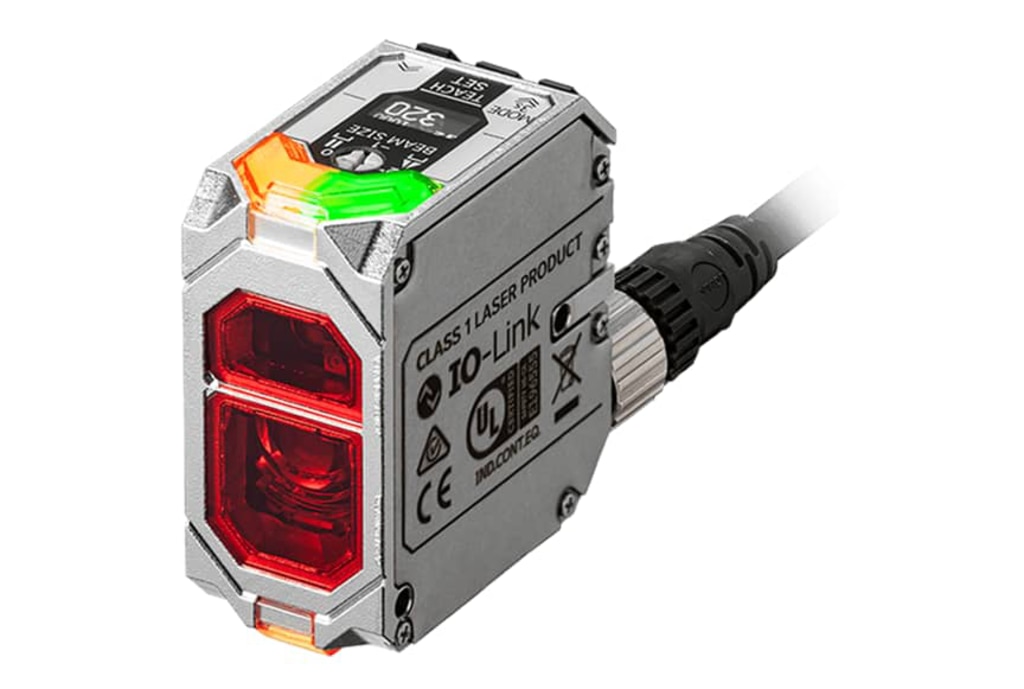

オムロン高感度TOFレーザセンサ E3AS-HF

E3AS-HFシリーズとは

オムロンのE3AS-HFシリーズは装置設計の柔軟性を高めることができる高感度TOFレーザセンサです。0.05～6Mと広い検出範囲と最大±85°の優れた角度特性を有し、複数同時使用を可能にする自動相互干渉防止機能を搭載しています。このセンサは生産ラインの自動化と多品種生産の対応に加え、ライン変更時のフレキシビリティを実現するために作業動線の確保と設計の柔軟性の両立、生産現場で発生する様々なセンサ課題の解決を目的に商品開発されたセンサです。

特徴

反射型光電センサの
最高傑作

広い検出範囲と優れた角度特性
0.05～6Mの検出範囲と最大±85°の角度特性

複数センサ使用時も相互干渉しない
センサが対向した場合でも相互干渉を防止する自動相互干渉防止機能搭載

視認しやすい有機ELディスプレイ搭載
設置箇所に依存しない視認性

耐環境を兼ね備えた構造設計

防汚コーティングIP67G/IP69K/ECOLAB認証/耐冷－30℃

広い検出範囲と優れた角度特性

0.05～6mの検出範囲と最大±85°の角度特性

0.05～6Mの検出範囲と最大±85°の角度特性
人やロボットの作業動線を妨げない場所にセンサを設置できます。ワークとの衝突による光軸ズレやケーブル断線などの故障リスクを回避し、検出ワークの変更・追加があった場合も安定した検出が実現できます。

塗装後車体ボディの着座検知

塗装後車体ボディの着座検知。長距離からの傾きのある設置環境や黒、青などの低反射かつ光沢ワークでも
安定検出ができます。

抜群の検出性能を実現する3つの技術

Point

ワークを選ばず安定検出
できるTOF方式

TOFとは時間差で距離を計測する方式のため、ワークの色・材質の影響を受けにくくなります。また、少ない受光量でも検出できるため、黒ゴムなどの低反射ワークであっても、長距離検出が可能になります。

Point

安全面に配慮した
レーザクラス1

レーザクラス1の制限の中で強い投光パワーを照射し、これを最新のデバイスと高周波回路設計技術を組み合わせることで非常に狭いパルス幅でのレーザ制御を実現しました。これにより、作業者の安全確保や装置の保護対策が軽減でき、コンパクトかつコストを抑えた装置設計が可能となります。

Point

高感度受光素子を制御する
アルゴリズム

わずかな受光量を検出する高感度APD (Avalanche Photo Diode: 高感度受光素子) を搭載。センサ内部の温度素子によりリアルタイム温度補正することで、温度による特性変動を抑制し安定検出を実現しました。

複数センサ使用時でも相互干渉しない

E3AS-HFはセンサごとのチャネル設定不要でセンサの相互干渉を防ぐ技術(自動相互干渉防止機能)を搭載。センサを対向設置しても相互干渉せず、設備停止を削減することができます。

視認しやすい有機ELディスプレイ搭載

有機ELディスプレイ×5言語対応

従来の反射形光電センサの設定は難しく、スキルや経験が必要でした。
誰もが安心して設定できる操作性にこだわり、立上げ工数削減と長期安定稼働を実現。用途に応じた検出表示切替が可能なため、センサの状態をすぐに確認することができます。また、5言語に対応したことで海外に出荷する装置に対し、現地における円滑な立上げが可能です。さらに高輝度底面表示灯が搭載されており、視認性アップ
